【知識】有效減小誤差!經緯儀觀測水平角之測回法
水平角

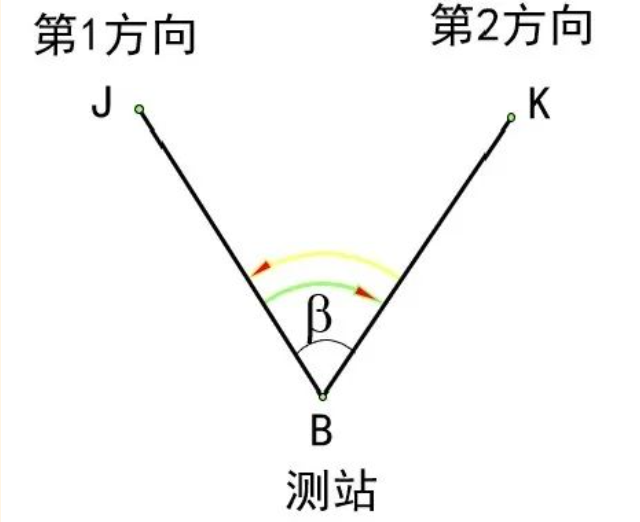

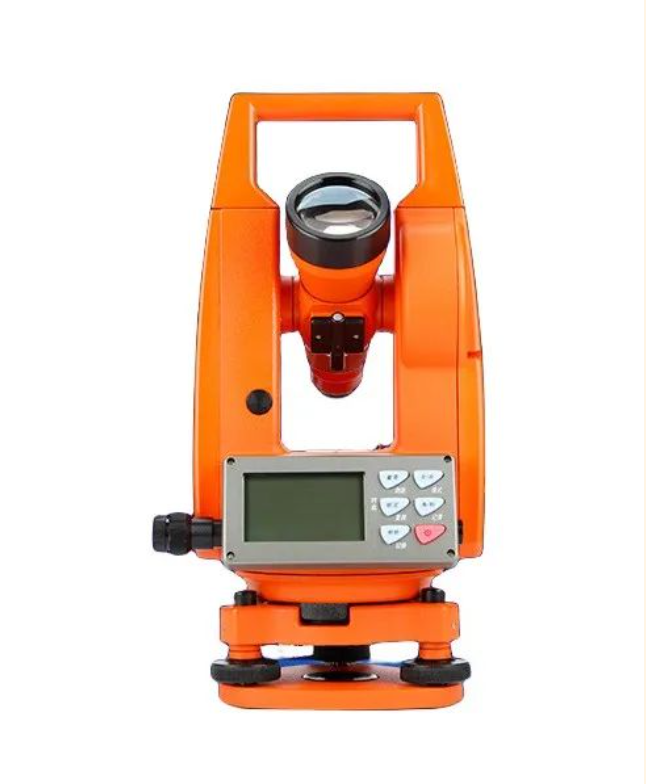

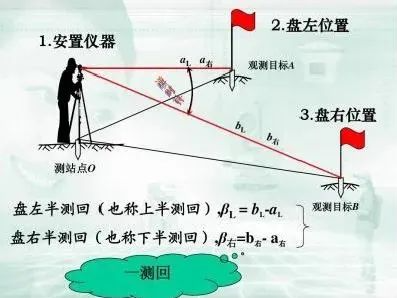

當使用經緯儀在實地觀測水平角時,為了防止錯誤和削減儀器誤差,以保證觀測的結果能達到所需的精度,必須按一定的操作程序進行觀測,其中測回法就是主要的使用方法之一。 在一個測站上,每次只觀測一個水平角時,可采用測回法。如果在一個測站上每次要同時觀測相鄰兩個或兩個以上的水平角時,可采用方向觀測法或稱為全圓觀測法。 水平角的觀測原理 同時用正鏡測量和倒鏡測量測量一個未知角就是測回法,這種方法要用盤左和盤右兩個位置進行觀測。觀測時目鏡朝向觀測者,如果豎盤位于望遠鏡的左側,稱為盤左;如果位于右側,則稱為盤右。 注意:通常先以盤左位置測角,稱為上半測回。兩個半測回合在一起稱為一測回。 測回法觀測水平角 安置儀器 在合適的位置安置經緯儀,對中、整平后,進行目鏡對光。 盤左觀察與盤右觀察 將經緯儀的豎盤處于盤左位置,使瞄準第一方向得到讀數,記為b盤左,順之間方向轉動照準部,瞄準第二方向得到讀數,記為c盤左,此為上半測回。 倒轉望遠鏡,逆時針方向轉動照準部,在盤右位置瞄準第二方向得到讀數,記為b盤右,逆時針轉動照準部,瞄準第一方向得到讀數,記為c盤右,此為下半測回。

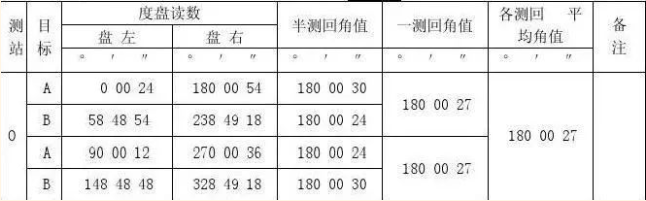

內業計算 水平角的計算與要求 在得到測量數據后,對得到的數據進行處理得到最終結果 首先計算出初始數值的半測回角,由兩次的半測回角值,得出一測回角值。 上半測回角值:β左=c盤左-b盤左 下半測回角值:β右=c盤右-b盤右 上、下半測回得到角的值的較差Δβ即為半側回差,一測回所得的水平角為:β=(β左+β右)/2
更多相關

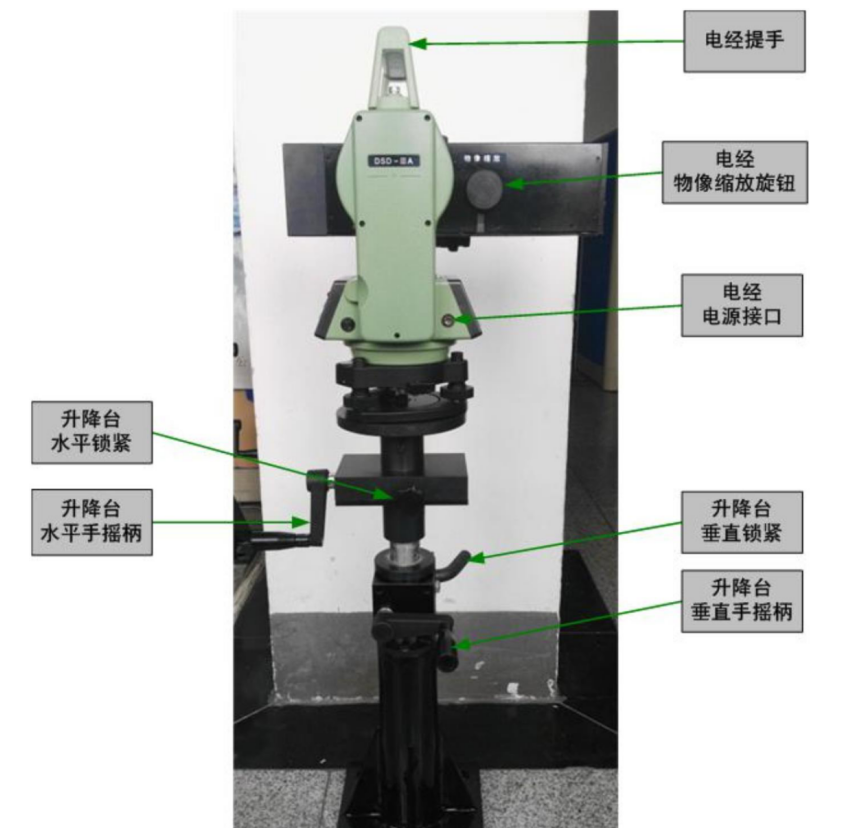

DSD-ⅢA 指向攝影系統操作指南
常州大地測繪科技有限公司 DSD-ⅢA指向攝影系統操作指南一、系統圖示圖一DSD-ⅢA整體圖二DSD-ⅢA旋鈕圖三DSD-ⅢA5m處調試圖圖四D...
鋼結構檢測解決方案
數據采集流程外業掃描現場采用布置球形目標物或平面標靶的方式來控制整個環境的拼接精度。點云處理方法共掃描7站點云數據,采用自提目標配準方法,整體拼接誤差自動計算為0.71MM。采用球形目標控制網保證數據...
RTK技術支持中最常遇到的問題總結,RTK問題對照解決方法
一.使用CORS的一些問題 CORS為什么會連接失?。俊 〕霈F(xiàn)這個問題可能有以下幾種原因,用戶可以根據以下解答一一排查: 1.檢查賬號是否輸入正確,檢查賬號是否到期; 2.檢查手機卡是否欠費...

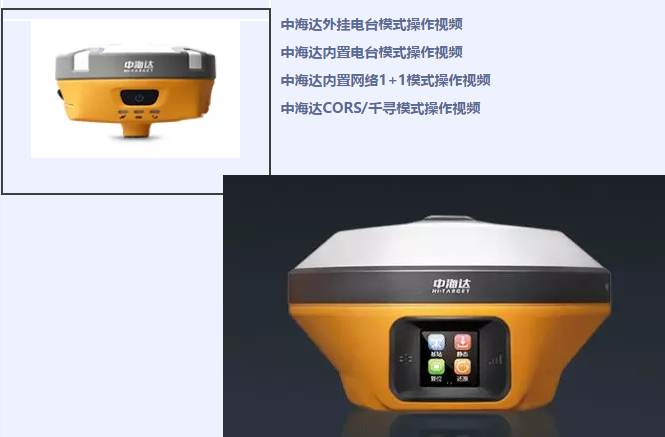

中海達、北斗海達、華星三系列RTK全站儀各類操作教程視頻
